WDR در دوربین مدار بسته

WDR در دوربین مدار بسته

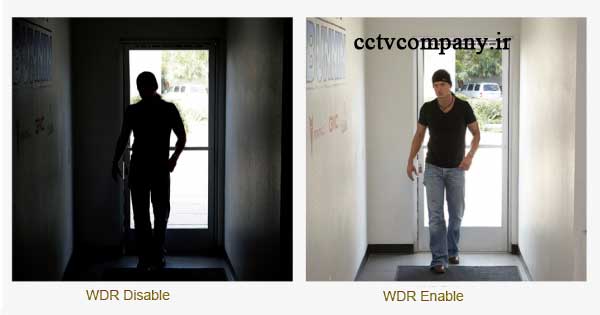

WDR در دوربین مدار بسته: WDR مخفف wide dynamic range (بازه دینامیکی بالا) می

باشد کلمه WDR یا دامنه دینامیکی بالا در مورد دوربینهایی مورد استفاده قرار میگیرد، که

بازه دینامیکی بیشتری از دوربین های عادی دارند. اختلاف سطح نور در محیطهای مختلف

یکی از مشکلات اصلی دوربین هاست، این مشکل زمانی ایجاد میشود که یک محیط نسبتا

تاریک وجود دارد. وجود منبع نور قوی (مانند نور خورشید) در یک محیط نسبتا تاریک وجود

دارد. وجود منبع نور باعث خواهد شد دیافراگم دوربین مدار بسته و قسمتهای کم نورتر

بصورت کاملا تاریک به نمایش در خواهند آمد. برای رفع این مشکل از دو مکانیزم مختلف

BLC و WDR استفاده میشود. در مکانیزم WDR دوربین به دو CCD سرعت بالاو سرعت

پایین مجهز شده است. در ابتدا CCD سرعت بالا (با مدت زمان نور دهی کم) تصویر را

پیمایش می کنند، پس از آن دو تصویر به دست آماده از این دو حسگر با هم ترکیب می

شوند و تصویر نهایی را تولید میکنند که نور مناسبی هم در نقاط هم نور وهم در نقاط پر

نور دارد.

دلیل استفاده از دوربین WDR

در سامانه های نظارت تصویری اساسا در هنگام تصویر برداری یا عکاسی یکی از مواردی که

از داشتن تصویر مناسب جلوگیری میکند وجود سطوح گوناگون با میزان نوری گوناگون

خواهد بود. سایر سطوح در این موارد بخشی از تصویر امکان ثبت در دوربین را خواهد

یافت. و سایر سطوح یا به صورت تیره یا شدیدا روشن در تصویر خود را نشان خواهد داد.

برای جبران این کاستی به خصوص در سامانه های نظارت تصویری که جزئیات تصویر

گاهی از اهمیت بالایی برخوردار خواهد بود. این امکان یعنی تکنولوژی WDR به دوربین

های مدار بسته، تحت شبکه یا دوربین های HD افزوده شده است.این امکان سطوح

گوناگون نوری را نسبت به توان خود یکسان سازی مینماید و در نهایت تصویری یک دست

بدست میاید.

بررسی تکنولوژی WDR

برای بررسی قابلیت WDR دوربین مدار بسته پلاک خوان داشتن میزانی برای بررسی

گسترده داینامیکی دوربینی خواهد بود. بسته به توان مدار پردازش سیگنال میتوان

میزانی به نام db را پیشنهاد داد. این معیار بر اساس اختلاف بین تیره ترین نقطه تصویر

تا روشن ترین نقطه تعیین میشود. برای نمونه ۶۰ db معرف ۱:۱۰۰۰ میباشد. نقطه پر نور بر

اساس اشباع تابش فوتون به یک پیکسل ایجاد میشود. بر اساس این اختلاف امکان دارد

به وجود آمدن noise بخش کم نور به طور کلی از دست برود. یا قسمت روشن بصورت

بسیار روشن نمود پیدا کند.
