دوربین مدار بسته فوکال و وری فوکال

دوربین مدار بسته فوکال و وری فوکال

لنز دوربین های مداربسته را از نظر امکان تغییر فاصله کانونی به

دو دسته تقسیم می کنند.لنز های ثبت یا فیکس (Fix) و لنز های

قابل تغییر یا وری فوکال (Varifocal). لنز های وریفوکال لنز هایی

هستند که امکان تغییر فاصله کانونی را در بازه ای محدود را به

شما می دهند.این قابلیت باعث خواهد شد شما بتوانید زاویه

دید دوربین خود را تنظیم کنید.رایج ترین انواع لنز های وری فوکال

لنز های ۲٫۸ تا ۱۲ و ۳٫۵ تا ۹ و ۵ تا ۵۰ هستند. البته این نوع

لنز های در مدلها و با بازه های خیلی متفاوتی تولید می شوند.

وری فوکال بودن لنز دوربین های مداربسته تأثیر محسوسی را

بر روی قیمت آنها ایجاد خواهد کرد.

لنز با فاصله کانونی متغیر

این نوع لنز به لنز وری فو کال یا لنز متغیر معروف است که دارای

طیف محدودی از تنظیم دستی فاصله کانونی است و می توان

فاصله کانونی را تغییر داد. این نوع مانند یک لنز زوم نیست زیرا

کاملا دارای فاصله کانونی کوتاه است. از آنها معمولا در موقعیت

های داخلی که در آن تنظیم دقیق تر صحنه در دید مورد نیاز است

که ممکن است بین دو لنز استاندارد قرار گیرد استفاده ی شوند.

آنها همچنین جایی مفید واقع می شوند که هزینه های اضافی

یک لنز کوچک ممکن است برای تمام دوربین مدار بسته در یک

سیستم مشخص شود. این امر موجب صرفه جویی زیاد در زمان

نصب دوربین مدار بسته وراه اندازی آن و هزینه بازگشت بررسی

ها در تغییر لنز می شود البته اگر دیدها کاملا درست نباشد.

برای شرکت های دخیل در بسیاری از تاسیسات داخلی کوچک

تا متوسط مانند مغازه های خرده فروشی و دفاتر این امر می

تواند حفظ سهام را انجام دهد. این نوع لنز دوربین مدار بسته

باعث استاندارد سازی سیستم ها و کاهش هزینه می شود.

لنز زوم دستی دوربین مدار بسته

لنز زومی دستی که در آن فاصله کانونی می تواند به صورت

دستی در یک طیف متنوع باشد. معمولا این کار با استفاده

از یک حلقه کنگره دار در بدنه لنز انجام می شود. این امر دارای

مفهوم بزرگنمایی و در نتیجه استنتاج یک لنز با فاصله کانونی

طولانی تر از طبیعی است. (بیشتر از ۲۵ mm ) نسبت بزرگ

نمایی همانند مثال ۶ : ۱ بیان می شود، به این معنی که

طولانی ترین فاصله کانونی شش برابر کوتاه ترین فاصله است.

روش معمول برای توصیف یک لنز زوم با اندازه فرمت، نسبت

زوم و طول کوتاه ترین و طولانی ترین فاصله کانونی است. به

عنوان مثال، ۲/۳ ، ۶:۱ ، ۱۲٫۵mm تا ۷۵mm  مجددا اهمیت

زیادی باید به ایجاد فرمت دوربین مدار بسته و لنز اختصاص

داده شود. لنز فقط با طول کانونی ۳/۲ در دوربین تعریف

می شود اما محدوده معادل ۸ mm تا ۴۸ mm در دوربین

۲/۱ است.

لنز زوم موتو ریزه شده

لنزهای موتوریزه به طور گسترده ای در سیستم های دوربین

مدار بسته استفاده نمی شوند زیرا زاویه شیب دوربین مدار

بسته اغلب نیاز به تغییر همانطور که لنز در داخل و خارج

بزرگنمایی می شود. شایع ترین نیاز به لنز زوم جایی است

که در آن با یک واحد پان شیب استفاده می شود. حلقه

زوم لنز توسط موتورهای DC کوچک هدایت می شود و از

یک کنترل کننده از راه دور اداره می شود. با کوچک شدن

دوربین مدار بسته ها و لنزهایی با فاصله کانونی طولانی تر،

روش نصب دوربین مدار بسته و لنز آن دشوار شده است.

در بسیاری از موارد که در آن لنز بطور قابل توجهی بزرگتر از

دوربین مدار بسته است و ممکن است نصب لنز به دوربین

مدار بسته های پشتیبانی شده احتیاج باشد. در موارد دیگر،

ممکن است ارائه پشتیبانی سخت برای هر دوربین مدار بسته

و لنز نیاز باشد. همیشه رابطه بین اندازه وزن دوربین مدار

بسته و لنز را هنگام انتخاب یک بدنه یا نصب بررسی کنید.

اکثر تولید کنندگان بدنه ها می توانند پشتیبانی لنز را به

عنوان لوازم جانبی ارائه کنند.

لنز های ثابت یا FOCAL فوکال

لنزهایی که فاصله کانونی آنها ثابت می باشد را لنزهای

ثابت یا FOCAL فوکال گویند.  این نوع لنزها از نظر قیمت

ارزان تر می باشند و استفاده از این لنزها در شرایطی

توصیه میشود که لنز مناسب با فاصله کانونی آن بر اساس

شرایط محیط، با دقت و با اطمینان انتخاب شود و اگر اطلاعات

کافی نسبت به محیط و مقدار زاویه دید لازم و یا عمق دید

لازم نداریم بهتر است که از دسته دوم استفاده کنیم.

لنز های متغیر یا Vari Focal, وری فوکال

این نوع لنزها دارای فاصله کانونی متغیر وبه نسبت آن دارای

زاویه دید و عمق دید متغیر می باشند و متناسب با محیط

می توان فاصله کانونی آن را تنظیم کرد. تعدادی از لنز های

آن در زیر نامبرده شده است:

  • لنز ۳٫۵ تقریبا ۸ mm
  • لنز ۲٫۸ تقریبا mm12
  • لنز ۵   تقریبا mm50

لنز ۵/۳ به ۸ میلی متر بدان معناست که فاصله کنونی این

لنز از ۵/۳ میلی متر تا ۸ میلی متر قابل تغییر می باشد و

هر چه فاصله کانونی بیشتر باشد لنز زوم بیشتر و در نتیجه

عمق دید بالاتر اما زاویه دید کمتری پیدا می کند. لنز های

وری فوکال خود به دو دسته اتو آیریز (Auto  IRIS) و آیریز

دستی (Manual IRIS) تقسیم می شوند. لازم به تذکر است

که عمل IRIS، یعنی تنظیم نور عبوری از لنزها در شرایط و

محیط های مختلف می باشد و با شدت نور رابطه عکس

دارد. لنزهای اتو آیریز خود به دو دسته تقسیم بندی میشوند:

لنزهای DS – IRIS :

یکی از راههای کنترل IRIS به صورت اتو ماتیک می باشد.

به این صورت که کنترل از طریق خود دوربین انجام شده و

لنز از طریق سیگنال های ارسالی از طریق دوربین کنترل

می شود.

لنز های Video – Iris

در این حالت کنترل از طریق سنسور های موجود بر روی

لنز انجام می شود و دوربین فقط تغذیه مورد نیاز لنز را

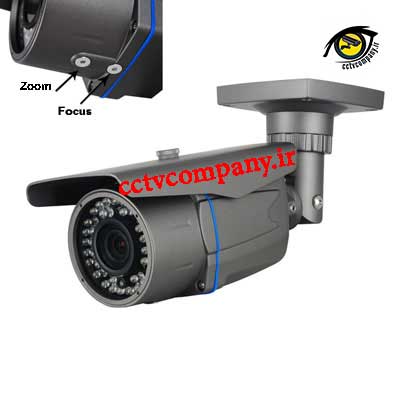

تامین می کند. لنز های متغیر دارای ۲ اهرم، یکی برای

تنظیم و تغییر مکان عدسی دوم برای تغییر فاصله کانونی

(تنظیم زوم ) و اهرم دوم برای تغییر مکان لنز اول از CCD

جهت تنظیم وضوح و کیفیت (تنظیم فوکوس) استفاده

میشود. لازم به ذکر است که نوع سوم به نام موتورایز

نیز تولید می شود که تنظیم فوکوس و تنظیم زوم آن از

طریق راه دور با استفاده از سیگنالهای از طریق کیبوردها،

DVR ها و نرم افزارهای نصب شده بر PC کنترل می شود.

محاسبه لنز مناسب برای محیط های مختلف:

امروزه برای محاسبه لنز مناسب در محیط ها و شرایط مختلف

از نرم افزارهای ویژه ای به عنوان محاسبه گر لنز استفاده

میشود، اما هدف ما در اینجا بیان فرمول های لازم جهت

ارتقای سطح علمی خواننده می باشد:

فرمول محاسبه لنز به شرح زیل میباشد:

W × FW = D

CCDw

D: فاصله جسم تا دوربین بر حسب فوت

FW: فاصله کانونی لنز به میلی متر

W: عرض تصویر دلخواه

CCDW: عرض CCD

اندازه CCD به صورت ۲/۱ اینچ و ۳/۱ اینچ و ۴/۱ اینچ

و۳/۲ اینچ و ۱ اینچ می باشد.
